FR4 lasikuitulevy

Lämpötilan resistenssitaso: Pitkäaikainen 130 astetta (TG150-tyyppi kestää 150 astetta)
Dielektrinen lujuus: suurempi tai yhtä suuri kuin 40 kV/mm (1 minuutti kestää jännitetesti)
Paksuusalue: {{0}}. 2mm ~ 3,2 mm (toleranssi ± 0,05 mm)
Taivutuslujuus: suurempi tai yhtä suuri kuin 400 mpa (ASTM D790)

Kuvaus

Tuotteiden kuvaus

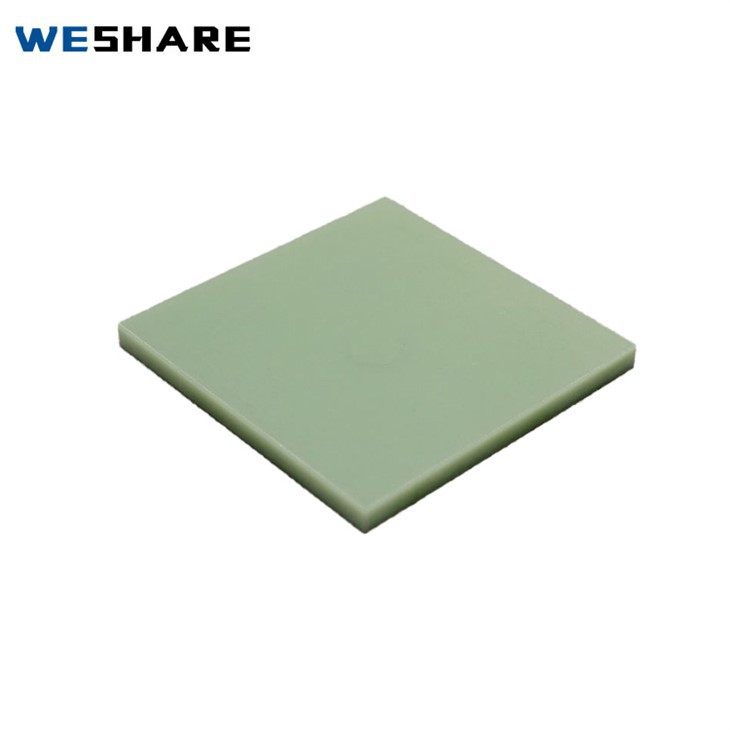

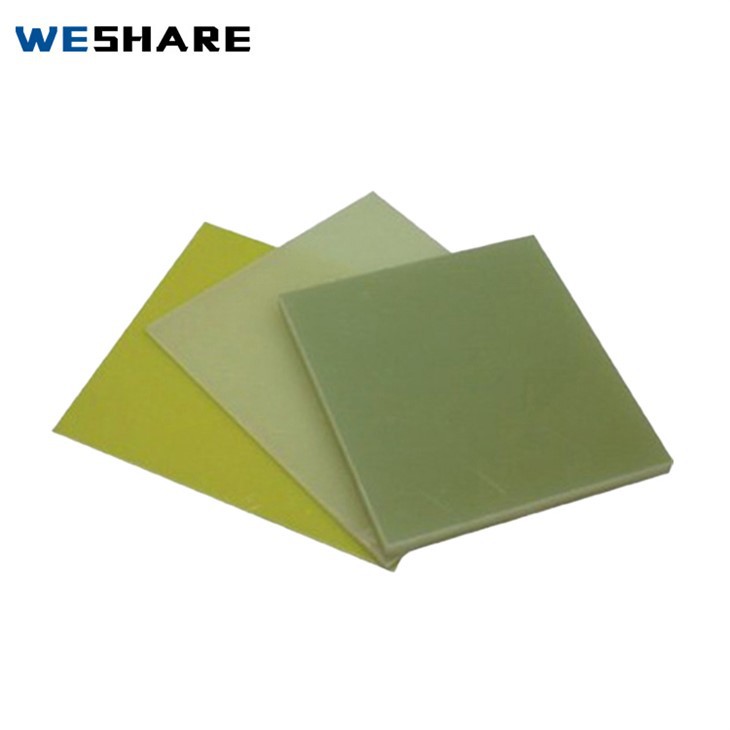

FR4 -lasikuitulevy, joka on valmistettu epoksihartsista, kyllästetyistä elektronisesta lasikuitukankaasta, laminoitu korkeassa lämpötilassa ja korkeassa paineessa, jota käytetään laajasti PCB -piirilevyissä ja eristäen sähkölaitteiden rakenteelliset osat.

Avainparametrit (IPC -4101 -standardin mukaan):

Lämpötilan resistenssitaso: Pitkäaikainen 130 astetta (TG150-tyyppi kestää 150 astetta)
Dielektrinen lujuus: suurempi tai yhtä suuri kuin 40 kV/mm (1 minuutti kestää jännitetesti)
Paksuusalue: {{0}}. 2mm ~ 3,2 mm (toleranssi ± 0,05 mm)
Taivutuslujuus: suurempi tai yhtä suuri kuin 400 mpa (ASTM D790)

NEMA -sarja: F880A (G10), F881A (FR4), F882A (G11), F883A (FR5), F887 (CEM -1)

IEC -sarja: EPGC201, EPGC202, EPGC203, EPGC204, EPGC205, EPGC306, EPGC307,

EPGC308, EPGC309, EPGC310, EPGC311

Tuoteparametrit

Ominaisuudet	Yksiköt	Tähden
Taivutuslujuus kohtisuorassa laminointiin, joka on suurempi tai yhtä suuri kuin V: normaaleissa olosuhteissa E -1/150: 150 ± 5 astetta	MPA	340
Iskunvahvuus rinnakkain laminaatioiden (charpy) kanssa, jotka ovat suurempia tai yhtä suuret kuin	KJ/M²	33
Eristysvastus veden upotuksen jälkeen (d -24/23) suurempi tai yhtä suuri kuin	Ω	5.0x10⁸
Dielektrinen lujuus kohtisuorassa laminaatioihin (90 ± 2 asteen muuntajaöljyssä, 1 mm paksuus) suurempi tai yhtä suuri kuin	Mv/m	14.2
Rikkoutumisjännite, joka on yhdensuuntainen laminaatioiden kanssa (90 ± 2 asteen muuntajaöljyssä) suurempi tai yhtä suuri kuin	Kv	40
Sallivuus (48-62 Hz) vähemmän tai yhtä suuri kuin	--	5.5
Sallivuus (1MHz) vähemmän tai yhtä suuri kuin	--	5.5
Hajotuskerroin (48-62 Hz)	--	0.04
Häviökerroin (1MHz) vähemmän tai yhtä suuri kuin	--	0.04
Tiheys	g/cm³	1.70-1.90
Veden imeytyminen (d -24/23) 1,6 mm paksuus) vähemmän tai yhtä suuri kuin	mg	19
Väri	---	Vihreä
Referenssiastandardi	---	Yritysstandardi

Sertifikaatti

product-1-1

Asiakas

product-1-1

Pakkaus

FR4-lasikuitulevy, joka on pakattu puisiin laatikoihin, puisiin kehystetyihin koteloihin tai muihin riittävän vahvoihin materiaaleihin, jotka on peitetty kosteudenkestävällä materiaalilla. Kunkin pakkauksen painopaino ei ylitä 3000 kg.

Säilytys-

FR4-lasikuitulevy tulisi säilyttää puhtaassa ja kuivassa huoneessa, jonka lämpötila ei ole enintään 40 astetta, ja se tulisi asettaa tasaiseksi askeleen, joka on vähintään 50 mm: n päässä maasta, ei koskaan lähellä FRE-lähdettä, lämmönlähdettä ja suojattu kosteutta vastaan.

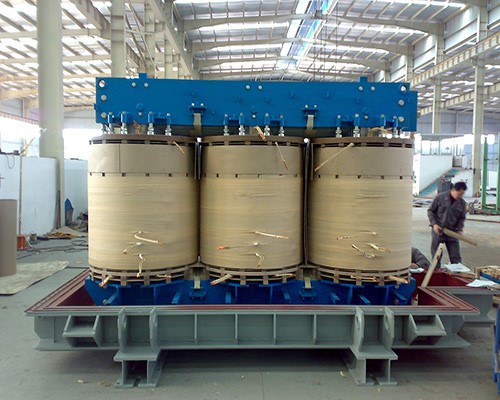

Sovellusskenaariot

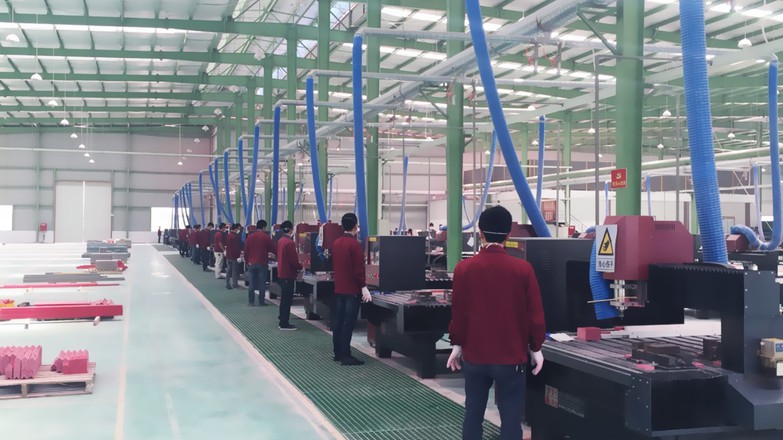

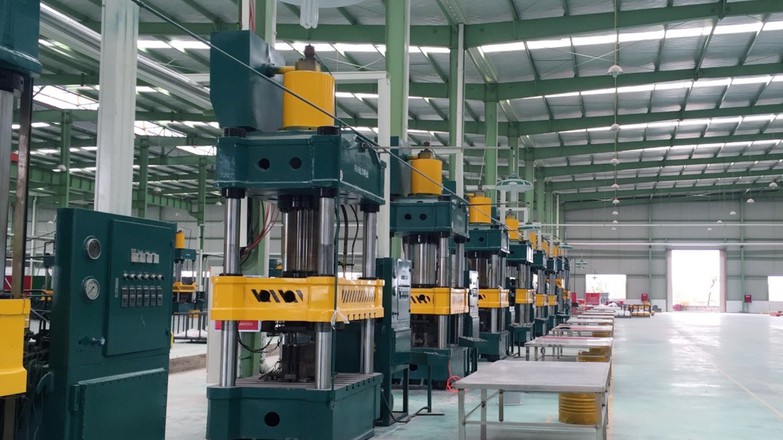

Tehdasnäyttö

Faq

K: Kuinka kauan toimitusaika on?

V: Yleensä se on 15-20 päivää, jos polyimidikalvon hinta on varastossa, tai se on 15-30 päivää.

K: Mikä sertifikaatti sinulla on?

V: Laitos on läpäissyt ISO 9001 -järjestelmän sertifikaatin todistuksen. Tuotteet ovat läpäisseet ROHS -testin.

K: Oletko kauppayritys vai valmistaja?

V: Olemme valmistaja, jolla on omat tehtaat.
